一、前言：RF210 与 GNU Radio 的适配优势
RF210 是大尧科技对标 USRP B210 国产化自研的 2T2R 通用软件无线电设备，搭载 AD9361 射频前端 + Kintex-7 XC7K325T 可编程 FPGA，频段覆盖 1MHz~6GHz、瞬时带宽最高 56MHz，并对射频前端谐波抑制等射频指标进行了性能优化，完整兼容 UHD 驱动与 GNU Radio 全框架，是无线电爱好者低成本入门通信原理、信号处理、无线通信自研的核心硬件载体。
RF210H 为 RF210 的升级版本，设备对射频前端链路进行专项优化，谐波抑制、频率选择性进一步提升，原生支持高性能任意波形发射能力，可用于模拟各类干扰信号、导航欺骗信号；爱好者可通过 GNU Radio 生成自定义干扰波形，经由 RF210H 射频通道对外输出，依托该硬件平台开展抗干扰滤波、跳频通信抗截获等算法研究，是无线电对抗方向爱好者的优选设备。
结合 GNU Radio 分层代码架构（Python 流图管理层 + C++ 底层信号处理调度层、环形 Buffer 数据交互、TPB 每模块线程调度机制），爱好者可从可视化图形开发、底层 C++ 源码阅读、FPGA 自定义波形三层维度开展系统性学习，兼顾零基础入门与深度自研研究。

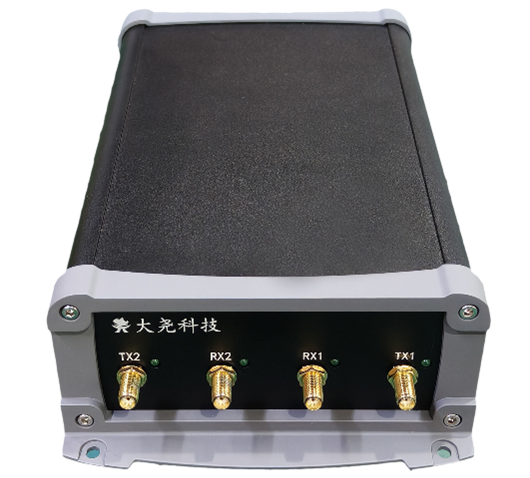

RF210 设备
二、前期软硬件环境搭建（爱好者零基础必做）
（一）硬件配套清单
1. 核心设备：RF210 主机、USB3.0 高速数据线、2 根 SMA 天线、20dB 衰减器（环路自收发测试必备）；
2. 辅助配件：射频同轴电缆、无源滤波器、GPSDO 时钟模块（同步 MIMO 研究）、便携电源；
3. 电脑要求： Ubuntu 20.04/24.04（GNU Radio 原生适配），USB3.0 接口、8G 以上内存（高带宽信号处理防丢包）。
（二）软件环境部署（适配 RF210 UHD 驱动）
1. 安装 UHD 硬件驱动（识别 RF210）
| bash sh install.sh # 安装公司定制的UHD驱动 uhd_find_devices # 验证设备识别，输出RF210序列号即成功 |
2. 图形工具启动
| bash gnuradio-companion # GRC可视化流图开发界面 |
3. 源码调试环境（深度研究必备）
编译 GNU Radio 开启 Debug 模式：cmake .. -DCMAKE_BUILD_TYPE=Debug，配套 GDB 断点调试、日志打印（修改 block\[_executor.cc](_executor.cc) 中ENABLE_LOGGING=1查看模块调度日志）。
三、爱好者分阶段学习路线（由浅入深，结合 RF210 硬件实操）
阶段 1：入门认知 —— 频谱观测与基础射频接收（零基础 1~2 周）
学习目标
理解 RF210 射频收发链路、GNU Radio Source/Sink 基础模块、Buffer 数据流转逻辑。
实操项目（RF210 硬件落地）
1. FM 广播接收机
•GRC 搭建流图：UHD USRP Source（RF210 接收通道）→低通滤波→FM 解调→音频输出 Sink；
•参数配置：中心频率 88~108MHz，采样率 2MHz，调整 RF 增益观测信号频谱；
•结合文档理解：gr_block基础信号类作为解调模块底层，RF210 采集 IQ 数据存入Buffer，下游解调模块通过buffer_reader读取样本数据。
2. 全频段频谱扫描（GQRX 搭配 RF210）
实时观测 1MHz~6GHz 民用信号：对讲机、WiFi、蓝牙、卫星气象信号，直观理解射频带宽、信噪比、镜像干扰等基础概念。
核心知识点
•RF210 AD9361 射频芯片功能：模拟变频、增益控制、IQ 采样；
• GNU Radio 顶层结构：top_block承载完整流图，调用run()启动 TPB 多线程调度；
• Buffer 机制：单写多读缓冲区，RF210 输出数据写入 Buffer，多个显示 / 解调模块共享读取。
阶段 2：进阶实操 —— 调制解调与双向收发（通信原理实践，3~6 周）
依托 RF210 2T2R 全双工能力，完成数字通信完整收发链路，吃透 GNU Radio Block 调度机制。
实操项目 1：ASK/FSK/QPSK 单载波通信（环路自收发）
1.硬件接线：RF210 TX 端口接 20dB 衰减器→RX 端口，避免发射功率烧毁接收前端；
2.GRC 流图搭建：
发射端：信号源→数字调制(digital_constellation_mod)→UHD USRP Sink（RF210 发射）；
接收端：UHD USRP Source→同步(digital_clock_recovery)→解调解码(digital_constellation_decoder)→数据打印；
3.底层原理对照文档：
每个调制解调模块为独立gr_block，TPB 调度器为每个 Block 分配独立线程；线程循环执行run_one_iteration()，校验输入 Buffer 样本数量、输出 Buffer 剩余空间，满足条件后调用general_work()完成信号运算，阻塞时返回 BLKD_IN/BLKD_OUT 状态。
实操项目 2：OFDM 宽带通信（模拟 4G/WiFi 基带）
RF210 最大 40MHz 瞬时带宽完美适配 OFDM 多载波波形，完成子载波映射、循环前缀、信道均衡全流程，可观测星座图 EVM 误差，理解宽带无线通信核心原理。
调试学习技巧（文档配套方案）
1.日志调试：开启 GNU Radio 日志开关，查看每个 Block 的样本读取、Buffer 阻塞、线程切换打印；
2.GDB 断点调试：
a. Python 流图添加raw_input()阻塞程序，打印 PID；
b. gdb -p 进程PID，在general_work()、tpb_thread_body函数打断点，单步跟踪 RF210 IQ 数据从硬件到 C++ 处理模块的流转全过程；
3.环境变量切换调度器：export GR_SCHEDULER=sts切换单线程调度，对比 TPB 多线程的处理时延差异。
阶段 3：深度研究 —— 源码二次开发与 FPGA 自定义（进阶爱好者长期研究）
方向 1：GNU Radio 自定义信号处理 Block 开发
1.开发流程：基于gr_basic_block基类编写 C++ 自定义模块，通过 SWIG 封装 Python 接口，在 GRC 中调用；
2.RF210 适配场景：自定义窄带干扰消除、快速跳频信号检测模块，替换原生滤波 Block；
3.研究重点：读懂block_detail、buffer、buffer_reader源码，自主优化环形缓冲区读写效率，解决 RF210 高采样率下丢包问题。
方向 2：RF210 FPGA 波形开发（硬件级信号处理）
RF210 搭载 Kintex-7 可编程 FPGA，爱好者可脱离 GNU Radio 上层，直接在 FPGA 内部完成滤波、FFT、数字下变频，减轻主机 CPU 压力：
1.基于 UHD RFNoC 框架开发 FPGA IP 核；
2.实现硬件实时频谱分析、高速跳频信号生成，适配雷达、电磁环境模拟研究；
3.对比 PC 端 C++ 处理与 FPGA 硬件加速的性能差异。
方向 3：MIMO 与无线组网研究（RF210 核心特色）
RF210 双通道完全相干，支持 2×2 MIMO：
1.项目：空间分集接收、信道容量测试、双向全双工自干扰消除；
2.拓展：多台 RF210 时钟同步（PPS/GPSDO），搭建分布式电磁监测系统，模拟多基站协同通信。
四、四大主流爱好者研究方向（RF210 专属落地场景）
1. 民用无线电信号监测与逆向分析
•场景：对讲机、数传电台、遥控无人机、卫星气象传真信号捕获；
•工具：RF210 采集 IQ 基带文件，GNU Radio+URH（Universal Radio Hacker） 分析信号调制参数、帧结构；
•学习价值：掌握信号盲解调、频谱特征提取、通信协议逆向思路。
2. 自主无线通信系统搭建
从零搭建私有无线数传链路：
•基础：窄带低速 FSK 电台；
•进阶：宽带 OFDM 高速图像传输；
•高阶：轻量化 LTE 基站（搭配 srsLTE 开源项目，RF210 作为射频前端）。
3. 电磁环境仿真与电子对抗学习
RF210 支持任意波形发射，可模拟干扰信号、导航欺骗信号：
1.GNU Radio 生成自定义干扰波形，通过 RF210 射频输出；
2.研究抗干扰滤波、跳频通信抗截获算法，适合无线电对抗爱好者。
4. 开源算法复现与学术创新
基于 GNU Radio 开源生态，复现通信论文算法：信道均衡、载波同步、LDPC 译码、AI 信号识别；依托 RF210 硬件完成实物验证，输出个人研究成果、开源项目。
五、爱好者避坑与优化使用技巧
1.高速采样丢包解决
•使用 USB3.0 直连主机，避免拓展坞；
•优化 GNU Radio TPB 调度器参数，调大max_noutput_items，增大 Buffer 缓存长度；
•开启 Linux 实时内核，降低线程调度时延。
2.调度器选型建议
•简单单链路接收：单线程调度，调试逻辑更直观；
•多 Block 并行、宽带 MIMO 收发：默认 TPB 多线程调度，充分利用多核 CPU。
3.代码阅读顺序（新手友好）
gr_basic_block基类 → block_detail输入输出管理 → buffer环形缓存 → tpb_thread_body线程主体 → run_one_iteration数据处理核心函数。
六、总结
RF210 国产化 SDR 设备搭配开源 GNU Radio 框架，为无线电爱好者提供了可视化入门、通信原理实操、底层源码开发、FPGA 硬件自定义全链路学习载体。从听 FM 广播的入门实验，到自主研发 MIMO 通信系统、电磁信号仿真研究，爱好者可依托设备完整吃透软件无线电 “硬件射频层 - FPGA 数字层 - GNU Radio 软件调度层” 三层架构，既适合学生夯实通信专业基础，也适合无线电发烧友开展自主创新研究。结合文档中 GNU Radio 线程调度、Buffer 数据交互、Block 类继承等底层原理，配合 RF210 硬件实操，能够快速打通理论与实物之间的壁垒，形成完整的软件无线电知识体系。
